DIN 986

SK: Uzavretá samopoistná matica s vložkou z plastu
EN: Self-locking domed cap nut with nylon insert
DE: Sechskant-Hutmutter mit Klemmteil

Standards: DIN 986

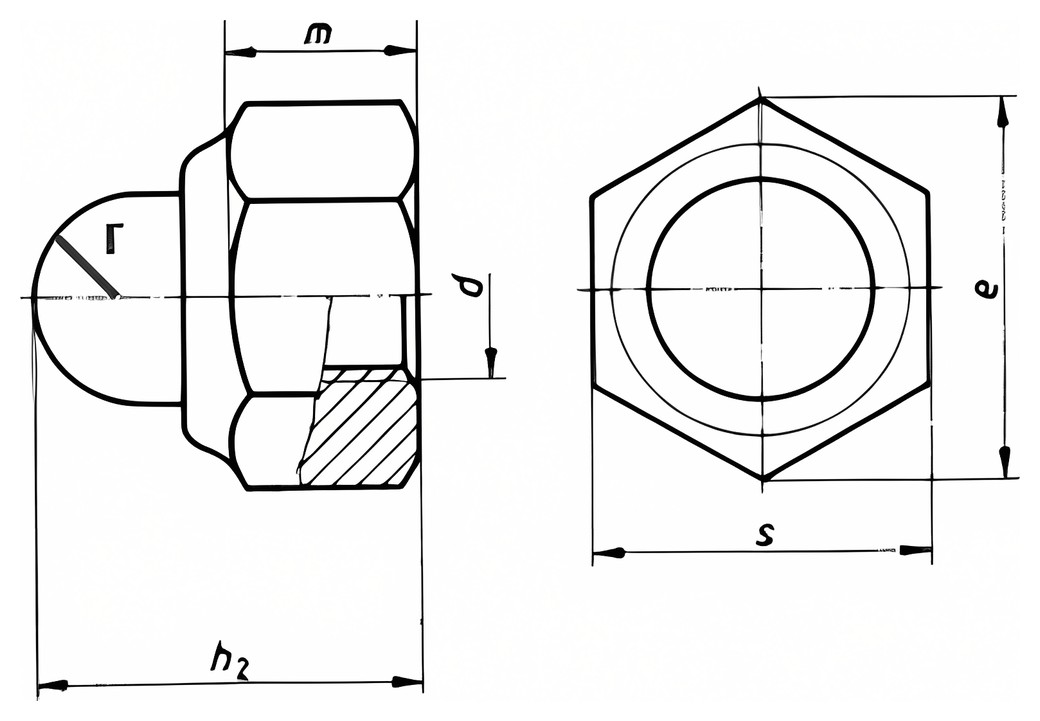

DIN 986 – Technical drawing

Available sizes:

d mm	s	e min.	m	h 1	h 2	r
M 4	7	7,74	3,2	5,6	9,6	2,5
M 5	8	8,87	4	6	10,5	3
M 6	10	11,05	5	7,5	12	3,5
M 8	13	14,38	6,4	8,9	14	4,6
M 10	17	18,9	7,8	10,5	18,1	5,8
M 12	19	21,1	9,6	13,5	22,5	6,8
M 16	24	26,75	12,5	16,5	27,5	8,8
