DIN 923

SK: Nastavovacia skrutka so zaoblenou valcovou hlavou a drážkou
EN: Slotted raised cheese head fit screw
DE: Linsenzylinderschraube mit Schlitz und Ansatz

Standards: DIN 923

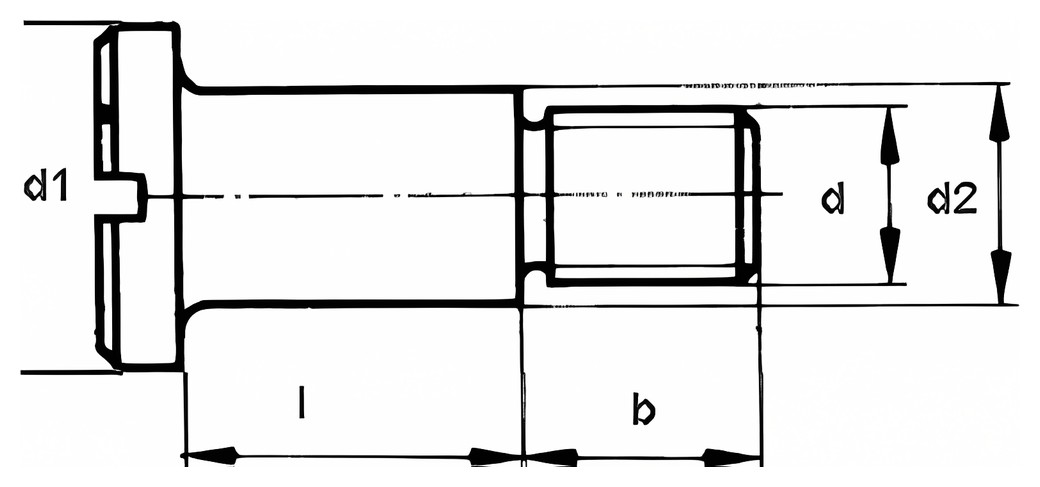

DIN 923 – Technical drawing

Available sizes:

d	b	d 1	d 2	k	n
M 2	3	4,5	2,8	1,2	0,5
M 2,5	3,5	6	3,5	1,5	0,6
M 3	4,5	7	4	1,8	0,8
M 4	6	8,5	5,5	2,4	1
M 5	7	11	7	2,7	1,2
M 6	9	13	8	3,1	1,6
M 8	11	16	10	3,8	2

0.00 €

DIN 923
