DIN 910

SK: Zátka s nákružkom a vonkajším šesťhranom
EN: Hexagon-duty hexagon head screw plug
DE: Verschlussschraube mit Bund und Aussensechskant

Normy: DIN 910

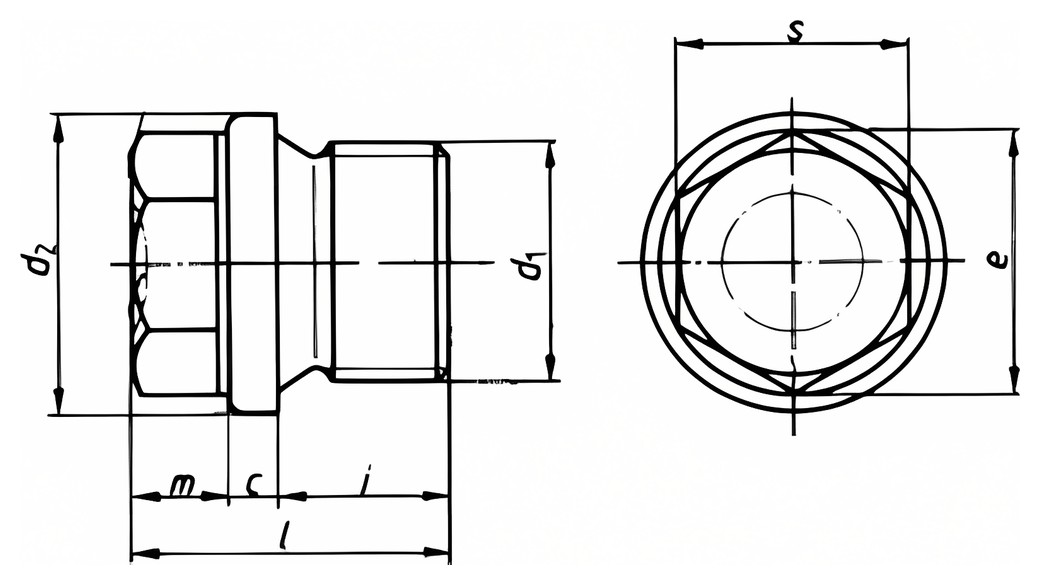

DIN 910 – Technický výkres

Dostupné rozmery:

d	s	e min.	l mm	c	i	m	d 2 mm
M 10 × 1	10	10,89	17	3	8	6	14
M 12 × 1,5	13	14,2	21	3	12	6	17
M 14 × 1,5	13	14,2	21	3	12	6	19
M 16 × 1,5	17	18,72	21	3	12	6	21
M 18 × 1,5	17	18,72	24	4	12	8	23
M 20 × 1,5	19	20,88	26	4	14	8	25
M 22 × 1,5	19	20,88	26	4	14	8	27
M 24 × 1,5	22	23,91	27	4	14	9	29
M 26 × 1,5	24	26,17	30	4	16	10	31
M 30 × 1,5	24	26,17	30	4	16	10	36
M 36 × 1,5	27	29,56	32	5	16	11	42
M 42 × 1,5	30	32,95	33	5	16	12	49
