DIN 85

SK: Skrutka s plochou hlavou s drážkou
EN: Slotted pan head machine screw
DE: Flachkopfschraube mit Schlitz

Normy: DIN 85 | ISO 1580 | STN 021137

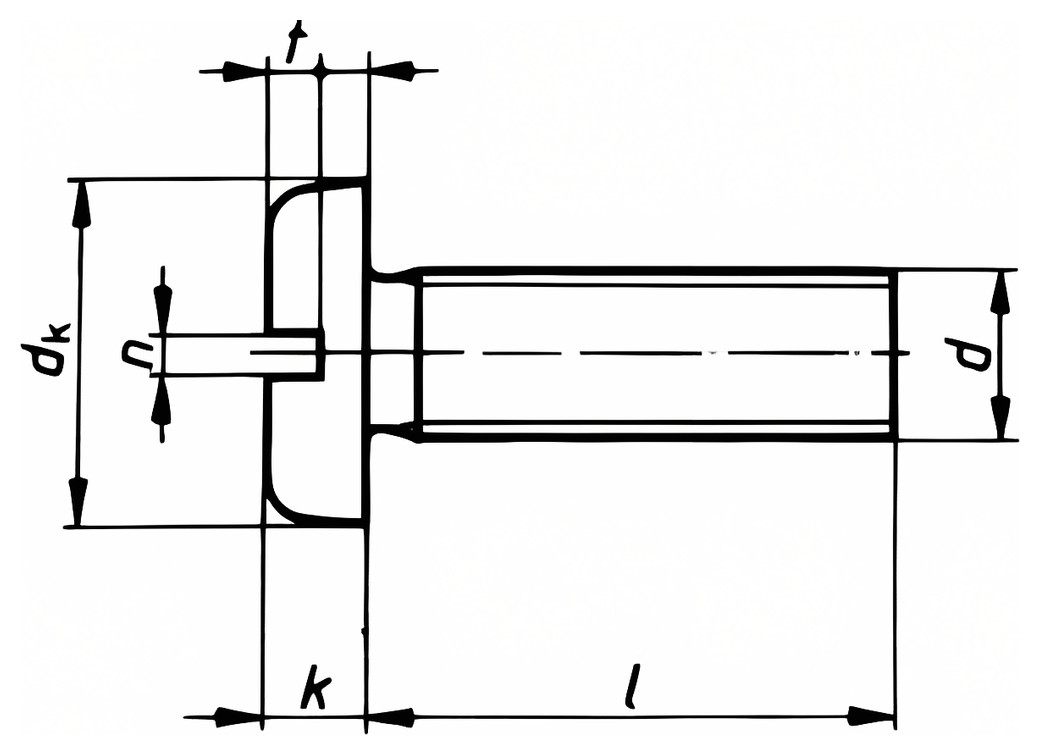

DIN 85 – Technický výkres

Dostupné rozmery:

d	k	d k	t min.	t max.	n	Dodávané dĺžky l (mm)
M 1,6	1	3,2	0,35	0,5	0,4
M 2	1,3	4	0,5	0,7	0,5	3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 30
M 2,5	1,6	4,5	0,7	0,9	0,6	3, 4, 5, 6, 8, 10, 12, 16, 20, 25, 30
M 3	1,8	6	0,7	0,95	0,8	4, 5, 6, 8, 10, 12, 14, 16, 20, 25, 30, 35, 40, 45, 50, 60
M 4	2,4	8	1	1,3	1	5, 6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, 50, 60
M 5	3	10	1,2	1,5	1,2	6, 8, 10, 12, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80
M 6	3,6	12	1,5	1,9	1,6	8, 10, 12, 16, 20, 25, 30, 35, 40, 45, 50, 55, 60, 70, 80
M 8	4,8	16	1,9	2,4	2	10, 12, 16, 20, 25, 30, 40, 50
M 10	6	20	2,4	3	2,5
