DIN 7604

SK: Šesťhranná zátka s nákružkom
EN: Hexagon head pipe plug
DE: Verschlußschraube mit Außensechskant mit Bund

Standards: DIN 7604

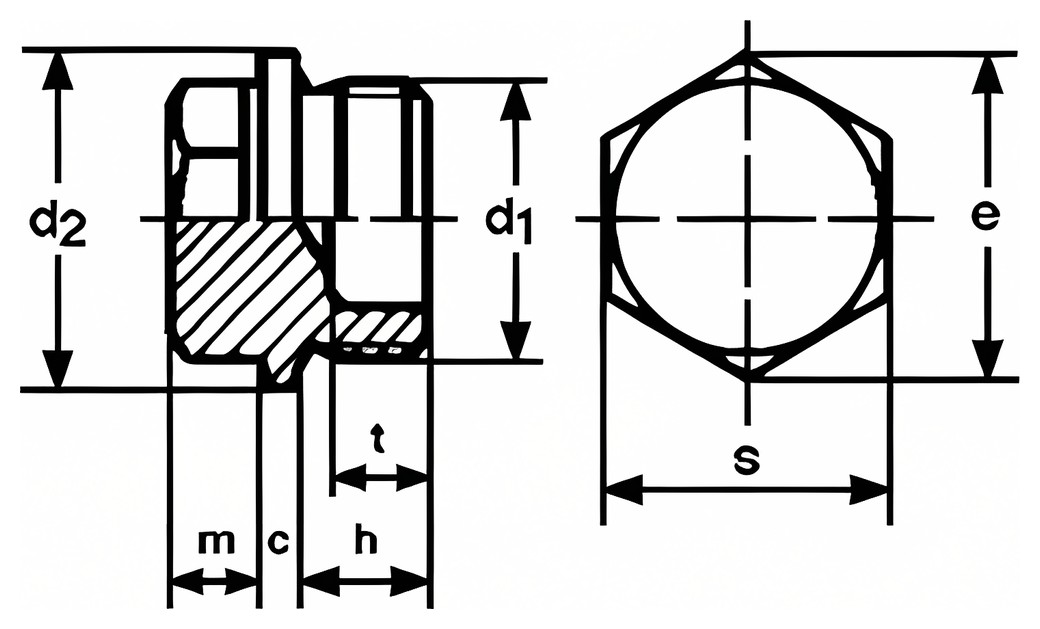

DIN 7604 – Technical drawing

Available sizes:

d 1	c	d 2	s=SW	t1)	h (Form A)	h (Form C)	m
M8 × 1	0,5	12	12	–	6	–	4
M10 × 1	0,5	14	14	–	6	–	4
M12 × 1,5	0,5	17	17	–	9	–	6
M14 × 1,5	0,5	19	19	–	9	–	6
M16 × 1,5	0,5	21	22	–	9	–	6
M18 × 1,5	2	23	17	8	9	–	6
M22 × 1,5	2	27	19	8/8	9	12	6
M26 × 1,5	2,5	31	22	8/8	9	12	8
M30 x ,15	2,5	36	22	8/8	9	12	8

d 1	c	d 2	s=SW	t1)	h (Form A)	h (Form C)	m
M8 × 1	0,5	12	12	–	6	–	4
M10 × 1	0,5	14	14	–	6	–	4
M12 × 1,5	0,5	17	17	–	9	–	6
M14 × 1,5	0,5	19	19	–	9	–	6
M16 × 1,5	0,5	21	22	–	9	–	6
M18 × 1,5	2	23	17	8	9	–	6
M22 × 1,5	2	27	19	8/8	9	12	6
M26 × 1,5	2,5	31	22	8/8	9	12	8
M30 × 1,5	2,5	36	22	8/8	9	12	8
