DIN 6888

SK: Pero pologuľaté
EN: Woodruff key
DE: Scheibenfeder

Normy: DIN 6888 | ISO 3912

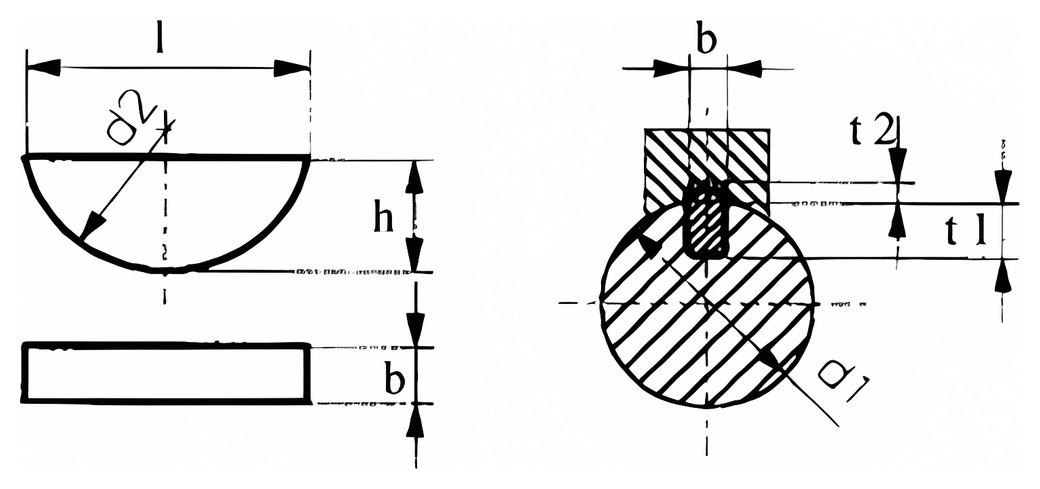

DIN 6888 – Technický výkres

Dostupné rozmery:

d / l	d 2 mm	l mm	t 1 mm	t 2 mm
1,5 / 2,6	7	6,76	2	0,8
2 / 2,6	7	6,76	1,8	1
2 / 3,7	10	9,66	2,9	1
3 / 3,7	10	9,66	2,5	1,4
3 / 5	13	12,65	3,8	1,4
3 / 6,5	16	15,72	5,3	1,4
4 / 5	13	12,65	3,5	1,7
4 / 6,5	16	15,72	5	1,7
5 / 6,5	16	15,72	4,5	2,2
5 / 7,5	19	18,57	5,5	2,2
5 / 9	22	21,63	7	2,2
6 / 7,5	19	18,57	5,1	2,6
6 / 9	22	21,63	6,6	2,6
6 / 11	28	27,35	8,6	2,6
8 / 9	22	21,63	6,2	3
8 / 11	28	27,35	8,2	3
8 / 13	32	31,43	10,2	3
10 / 11	28	27,35	7,8	3,4
10 / 13	32	31,43	9,8	3,4
10 / 16	45	43,08	12,8	3,4

0,00 €
