SK: Poistná podložka pre hriadele
EN: Retaining washer for shaft
DE: Sicherungsscheibe für Wellen

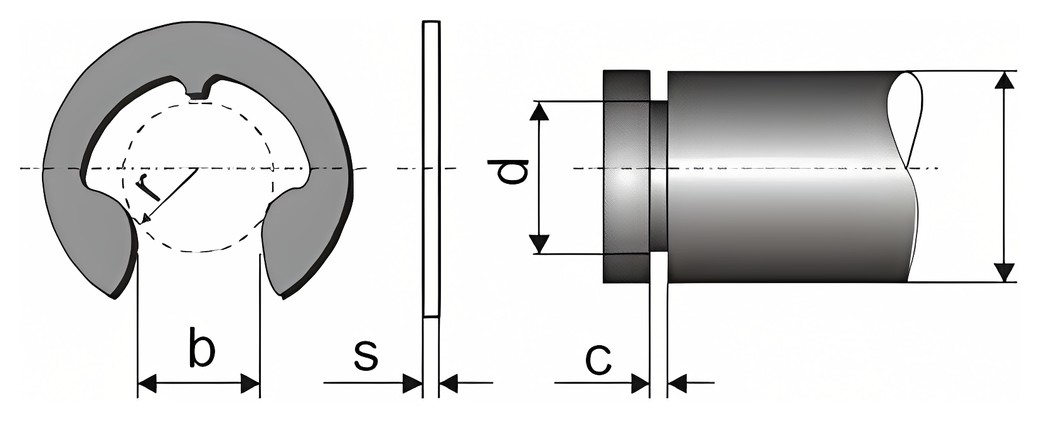

Standards: DIN 6799 | STN 022929
Available sizes:
| d h11 | s | b | d 2 min | d 2 max. | c |
|---|
| 1,2 | 0,38 | 1,01 | 1,4 | 2 | 0,34 |
|---|
| 1,5 | 0,4 | 1,28 | 2 | 2,5 | 0,44 |
|---|
| 1,9 | 0,5 | 1,61 | 2,5 | 3 | 0,54 |
|---|
| 2,3 | 0,6 | 1,94 | 3 | 4 | 0,64 |
|---|
| 3,2 | 0,6 | 2,7 | 4 | 5 | 0,64 |
|---|
| 4 | 0,7 | 3,34 | 5 | 7 | 0,74 |
|---|
| 5 | 0,7 | 4,11 | 6 | 8 | 0,74 |
|---|
| 6 | 0,7 | 5,26 | 7 | 9 | 0,74 |
|---|
| 7 | 0,9 | 5,84 | 8 | 11 | 0,94 |
|---|
| 8 | 1 | 6,52 | 9 | 12 | 1,05 |
|---|
| 9 | 1,1 | 7,63 | 10 | 14 | 1,15 |
|---|
| 10 | 1,2 | 8,32 | 11 | 15 | 1,25 |
|---|
| 12 | 1,3 | 10,45 | 13 | 18 | 1,35 |
|---|
| 15 | 1,5 | 12,61 | 16 | 24 | 1,55 |
|---|
| 19 | 1,75 | 15,92 | 20 | 31 | 1,8 |
|---|
| 24 | 2 | 21,88 | 25 | 38 | 2,05 |
|---|
