DIN 6796

SK: Tanierová pružná podložka
EN: Conical spring washer
DE: Spannscheibe

Normy: DIN 6796

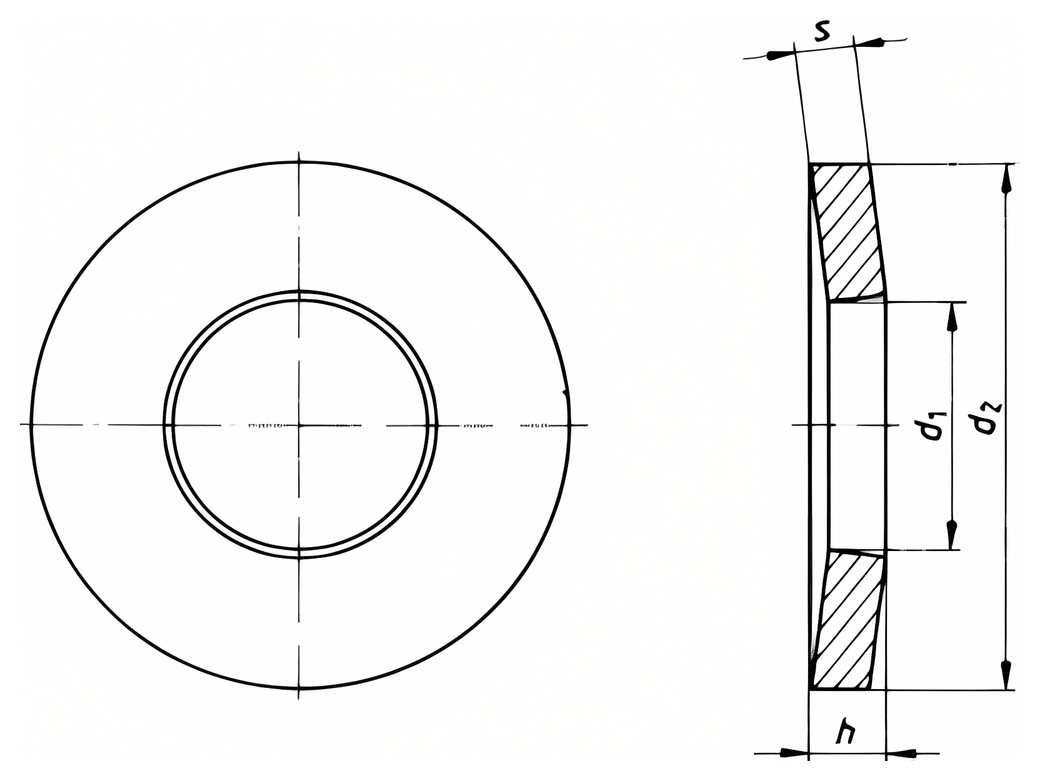

DIN 6796 – Technický výkres

Dostupné rozmery:

d 1	M	s	h max.	d 2
2.7	M 2.5	0.5	–	6
3.2	M 3	0.6	0.85	7
3.7	M 3.5	0.8	1.06	8
4.3	M 4	1	1.3	9
5.3	M 5	1.2	1.55	11
6.4	M 6	1.5	2	14
7.4	M 7	1.75	2.3	17
8.4	M 8	2	2.6	18
10.5	M 10	2.5	3.2	23
13	M 12	3	3.95	29
15	M 14	3.5	4.65	35
17	M 16	4	5.25	39
19	M 18	4.5	5.8	42
21	M 20	5	6.4	45
