DIN 6319

SK: Sférické rozety
EN: Spherical washers and conical seats
DE: Kugelscheiben

Normy: DIN 6319

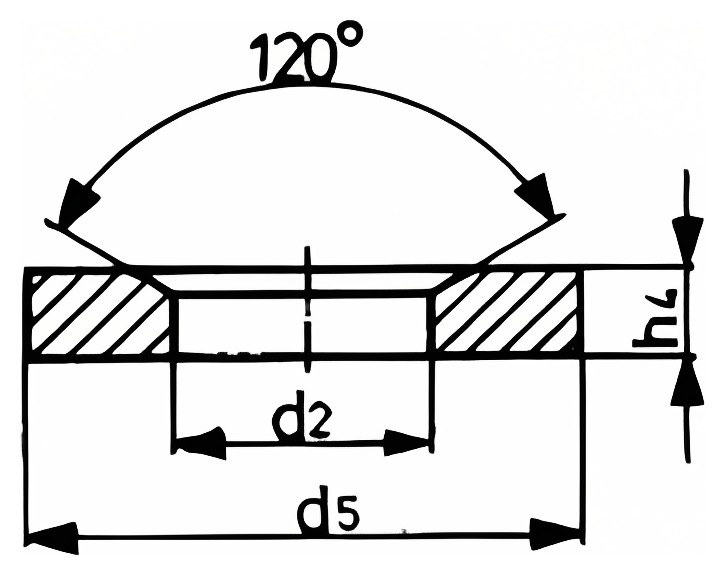

DIN 6319 – Technický výkres

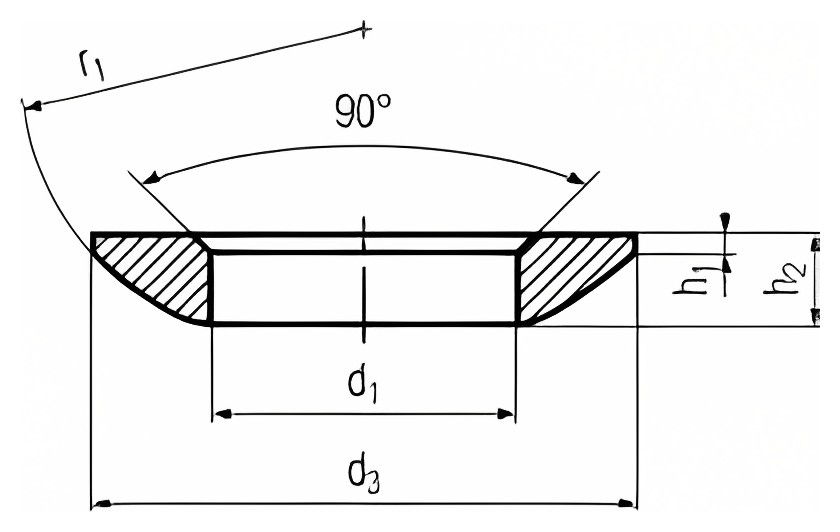

DIN 6319 – Technický výkres

DIN 6319 – Technický výkres

Dostupné rozmery:

M	d 1	d 3	h 1	h 2	r 1
M 6	6.4	12	0.7	2.3	9
M 8	8.4	17	0.6	3.2	12
M 10	10.5	21	0.8	4	15
M 12	13	24	1.1	4.6	17
M 16	17	30	1.3	5.3	22

M	d 2	d 4	d 5	h 3
M 6	7.1	12	11	2.8
M 8	9.6	17	11.5	3.5
M 10	12	21	18.5	4.2
M 12	14.2	24	20	5
M 16	19	30	26	6.2

M	d 2	d 5	h 4
M 6	7.1	17	4
M 8	9.6	23	4
M 10	12	28	5
M 12	14.2	35	5
M 14	16.5	40	5
M 16	19	45	6
M 20	23.2	50	8
M 24	28	60	10
M 30	35	68	10
(M 36)	42	80	12
(M 42)	49	100	15
(M 48)	56	110	17
