DIN 610

SK: Lícovaná skrutka so šesťhrannou hlavou
EN: Hexagon fit bolt (short threaded portion)
DE: Sechskantschraube mit Paßschaft (kurzer Gewindezapfen)

Normy: DIN 610 | STN 021112

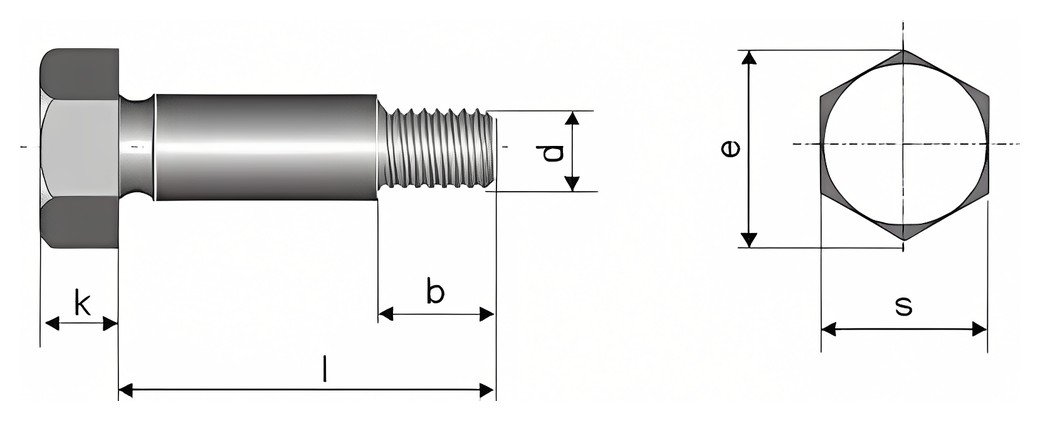

DIN 610 – Technický výkres

Dostupné rozmery:

d	k	e	s max.	b (< 50 mm)	b (< 150 mm)	b (< 200 mm)	Dodávané dĺžky l (mm)
M8	5.3	14.38	13	11.5	13.5	18.5	25, 30, 35, 40, 45, 50, 60, 70, 80
M10	6.4	17.77	16	13.5	15.5	20.5	30, 35, 40, 45, 50, 55, 60, 65, 70, 80, 90, 100
M12	7.5	19.85	18	15.5	17.5	22.5	30, 35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 90, 100
M14	8.8	22.78	21	17	19	24	35, 40, 45, 50, 55, 60, 65, 70, 80
M16	10	26.17	24	19	21	26	35, 40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 100, 110, 120
M20	12.5	32.95	30	22.5	24.5	29.5	40, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 100, 110, 120, 130, 150
M24	15	39.55	36	26.5	28.5	33.5	60, 65, 70, 75, 80, 85, 90, 100, 110, 120, 130, 140, 150
M30	19	50.85	46	–	34	39	80, 90, 95, 100, 110, 120, 130
