DIN 564

SK: Nastavovacia skrutka so šesťhrannou hlavou a zahroteným čapíkom
EN: Hexagon set screw with half dog point and flat cone point
DE: Sechskantschraube mit Ansatzspitze

Normy: DIN 564 | STN 021116

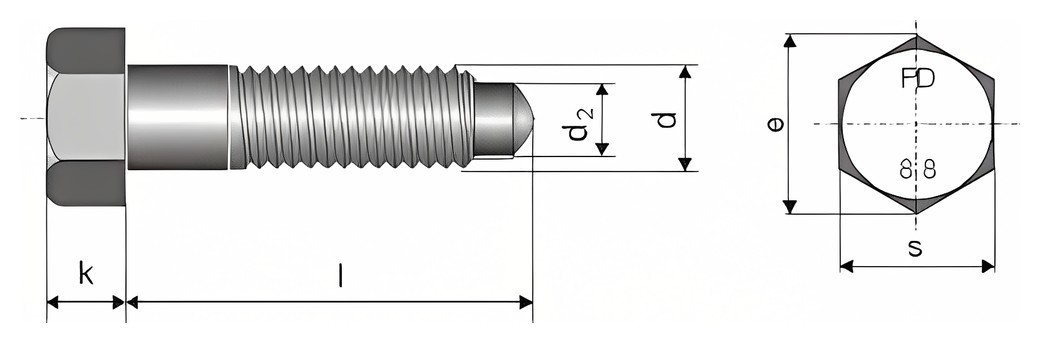

DIN 564 – Technický výkres

Dostupné rozmery:

d	d 2	k	s	Dodávané dĺžky l (mm)
M 6	4	5	8	12, 16, 20, 25, 30
M 8	5,5	6	10	16, 20, 25, 30, 35, 40
M 10	7	7	13	20, 25, 30, 35, 40, 50, 60
M 12	8,5	9	17	25, 30, 35, 40, 45, 50, 60, 70, 80
M 16	12	11	19	40, 50, 60, 70, 80, 90, 100
M 20	15	14	24	60, 70, 80, 90, 100
M 24	18	17	30	60, 100
