DIN 472

SK: Poistný krúžok pre diery
EN: Internal retaining ring for bores
DE: Sicherungsring für Bohrungen

Normy: DIN 472

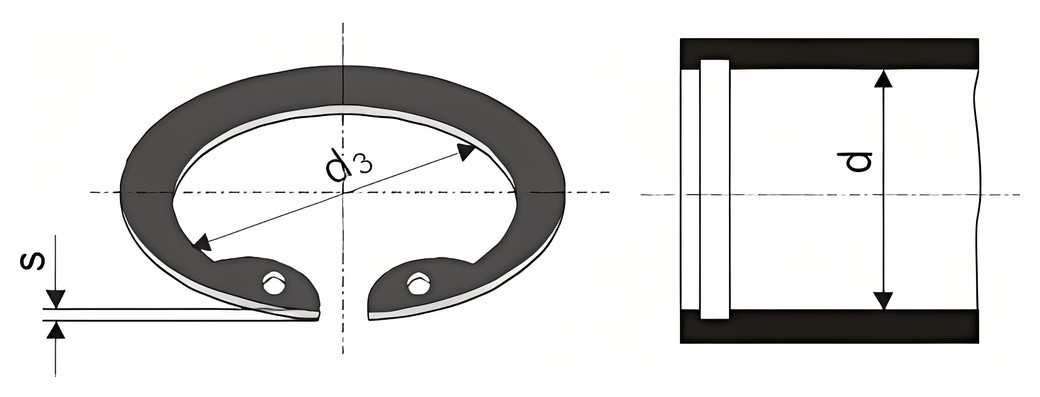

DIN 472 – Technický výkres

Dostupné rozmery:

d / s (mm)	d 3
8 / 0,8	8,7
9 / 0,8	9,8
10 / 1	10,8
11 / 1	11,8
12 / 1	13,0
13 / 1	14,1
14 / 1	15,1
15 / 1	16,2
16 / 1	17,3
17 / 1	18,3
18 / 1	19,5
19 / 1	20,5
20 / 1	21,5
21 / 1	22,5
22 / 1	23,5
23 / 1,2	24,5
24 / 1,2	25,9
25 / 1,2	26,9
26 / 1,2	27,9
27 / 1,2	29,0
28 / 1,2	30,1
29 / 1,2	31,1
30 / 1,2	32,1
31 / 1,2	33,4
32 / 1,2	34,4
33 / 1,2	35,4
34 / 1,5	36,5
35 / 1,5	37,8
36 / 1,5	38,8
37 / 1,5	39,8
38 / 1,5	40,8
39 / 1,5	41,8
40 / 1,75	43,5
41 / 1,75	44,5
42 / 1,75	45,5
43 / 1,75	46,5
44 / 1,75	47,5
45 / 1,75	48,5
46 / 1,75	49,5
47 / 1,75	50,5
48 / 1,75	51,5
50 / 2	54,2
51 / 2	55,2
52 / 2	56,2
53 / 2	57,2
54 / 2	58,2
55 / 2	59,2
56 / 2	60,2
57 / 2	61,2
58 / 2	62,2
60 / 2	64,2
62 / 2	66,2
63 / 2	67,2
65 / 2,5	69,2
67 / 2,5	71,2
68 / 2,5	72,5
70 / 2,5	74,5
72 / 2,5	76,5
75 / 2,5	79,5
78 / 2,5	82,5
80 / 2,5	85,5
82 / 2,5	87,5
85 / 3	90,5
88 / 3	93,5
90 / 3	95,5
92 / 3	97,5
95 / 3	100,5
98 / 3	103,5
100 / 3	105,5
102 / 4	108
105 / 4	112
108 / 4	115
110 / 4	117
112 / 4	119
115 / 4	122
118 / 4	125
120 / 4	127
130 / 4	137
140 / 4	147
150 / 4	158
160 / 4	169
170 / 4	179,5
180 / 4	189,5
