DIN 471

SK: Poistný krúžok pre diery
EN: Internal retaining ring for bores
DE: Sicherungsring für Bohrungen

Normy: DIN 471 | STN 022930

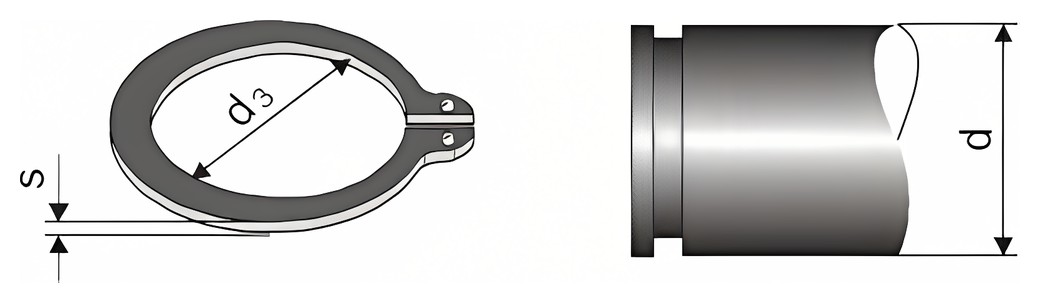

DIN 471 – Technický výkres

Dostupné rozmery:

d / s (mm)	d 3
4 / 0,4	3,7
5 / 0,6	4,7
6 / 0,7	5,6
7 / 0,8	6,5
8 / 0,8	7,4
9 / 1	8,4
10 / 1	9,3
11 / 1	10,2
12 / 1	11,0
13 / 1	11,9
14 / 1	12,9
15 / 1	13,8
16 / 1	14,7
17 / 1	15,7
18 / 1,2	16,5
19 / 1,2	17,5
20 / 1,2	18,5
21 / 1,2	19,5
22 / 1,2	20,5
23 / 1,2	21,2
24 / 1,2	22,2
25 / 1,2	23,2
26 / 1,2	24,2
27 / 1,2	25,2
28 / 1,5	25,9
29 / 1,5	26,9
30 / 1,5	27,9
31 / 1,5	28,9
32 / 1,5	29,6
33 / 1,5	30,6
34 / 1,5	31,5
35 / 1,5	32,2
36 / 1,75	33,2
37 / 1,75	34,2
38 / 1,75	35,2
39 / 1,75	36,0
40 / 1,75	36,5
41 / 1,75	37,5
42 / 1,75	38,5
44 / 1,75	40,5
45 / 1,75	41,5
46 / 1,75	42,5
47 / 1,75	43,5
48 / 1,75	44,5
50 / 2	45,8
52 / 2	47,8
54 / 2	49,8
55 / 2	50,8
56 / 2	51,8
57 / 2	52,8
58 / 2	53,8
60 / 2	55,8
62 / 2	57,8
63 / 2	58,8
65 / 2,5	60,8
67 / 2,5	62,5
68 / 2,5	63,5
70 / 2,5	65,5
72 / 2,5	67,5
75 / 2,5	70,5
77 /2,5	72,5
78 / 5	73,5
80 / 2,5	74,5
82 / 2,5	76,5
85 / 3	79,5
87 / 3	81,5
88 / 3	82,5
90 / 3	84,5
92 / 3	86,5
95 / 3	89,5
97 / 3	91,5
98 / 3	92,5
100 / 3	94,5
102 / 4	95
105 / 4	98
107 / 4	100
108 / 4	101
110 / 4	103
112 / 4	105
115 / 4	108
117 / 4	110
118 / 4	111
120 / 4	113
122 / 4	115
125 / 4	118
127 / 4	120
128 / 4	121
130 / 4	123
132 / 4	125
135 / 4	128
137 / 4	130
138 / 4	131
140 / 4	133
142 / 4	135
145 / 4	138
147 / 4	140
148 / 4	141
150 / 4	142

0,00 €
