DIN 427

SK: Skrutka bez hlavy s driekom a drážkou
EN: Slotted set screw partially threaded
DE: Schaftschraube mit Schlitz und Kegelkuppe

Normy: DIN 427 | ISO 2342

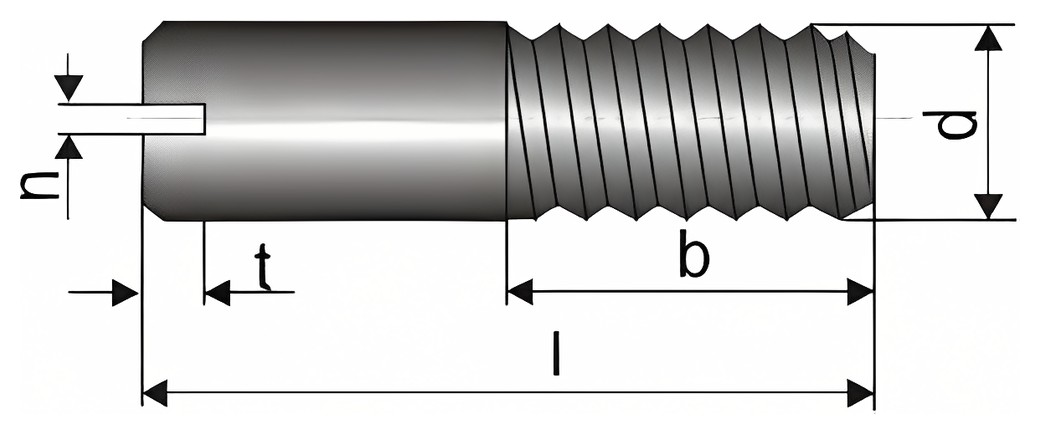

DIN 427 – Technický výkres

Dostupné rozmery:

d	t min.	t max.	n	b	Dodávané dĺžky l (mm)
M 3	1,25	1,50	0,4	3,6	6, 8, 10, 12, 16
M 4	1,75	2,05	0,6	4,8	8, 10, 12, 16, 20, 25, 30
M 5	2,00	2,35	0,8	6,0	10, 12, 16, 18, 20, 25, 30, 35, 40
M 6	2,50	2,90	1,0	7,2	12, 16, 18, 20, 25, 30, 35, 40, 45, 50
M 8	3,10	3,60	1,2	9,6	16, 18, 20, 25, 30, 35, 40, 45, 50, 60
