DIN 417

SK: Nastavovacia skrutka s čapíkom
EN: Slotted set screw with full dog point
DE: Gewindestift mit Schlitz und Zapfen

Normy: DIN 417 | ISO 7435

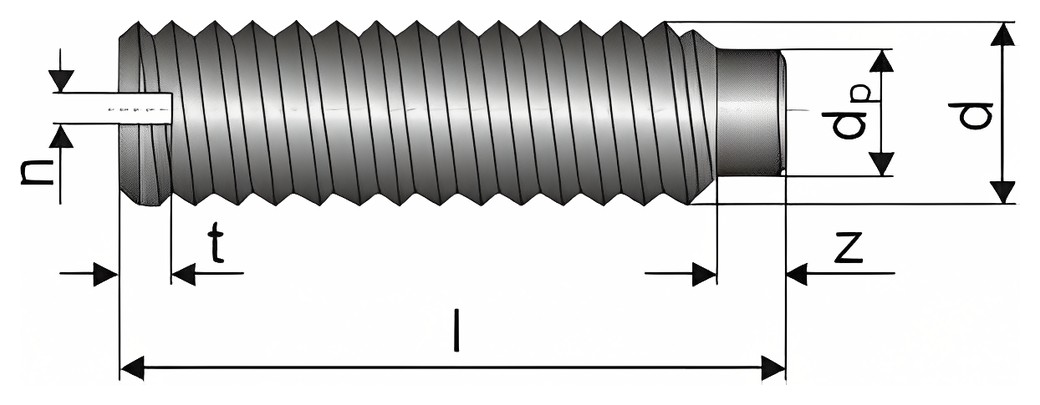

DIN 417 – Technický výkres

Dostupné rozmery:

d	t min.	t max.	n	d 2	z	Dodávané dĺžky l (mm)
M 3	1,25	1,5	0,4	2	2,5	5, 6, 8, 10, 12
M 4	1,75	2,05	0,6	2,5	3	5, 6, 8, 10, 12, 16
M 5	2	2,35	0,8	3,5	3	8, 10, 12, 16, 20, 25
M 6	2,5	2,9	1	4	3,5	8, 10, 12, 16, 20, 25, 30
M 8	3,1	3,6	1,2	5,5	5	10, 12, 16, 20, 25, 30, 35, 40
