DIN 2093

SK: Tanierová pružina
EN: Disc spring (Belleville type)
DE: Tellerfeder

Standards: DIN 2093

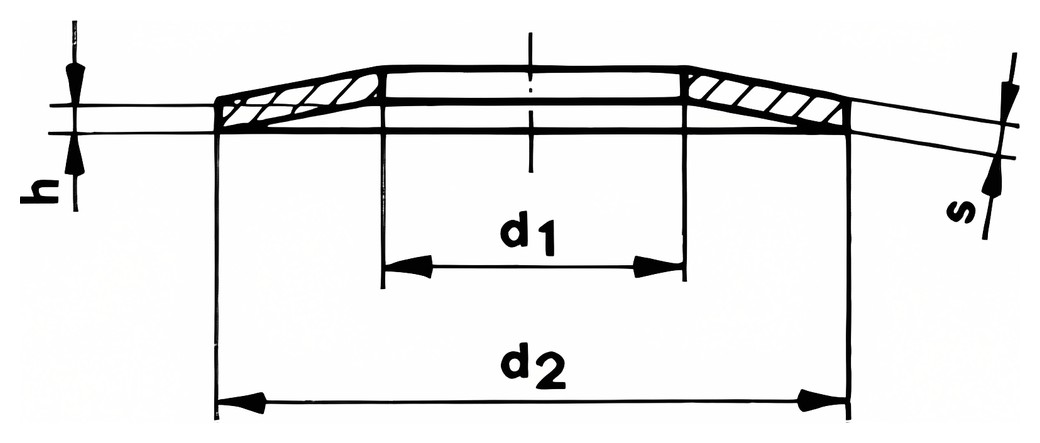

DIN 2093 – Technical drawing

Available sizes:

d 1 mm	d 2 mm	s	h
4,2	8	0,4	0,6
5,2	10	0,5	0,75
6,2	12,5	0,7	1
7,2	14	0,8	1,1
8,2	16	0,9	1,25
9,2	18	1	1,4
10,2	20	1,1	1,55
11,2	22,5	1,25	1,75
12,2	25	1,5	2,05
14,2	28	1,5	2,15
16,3	31,5	1,75	2,45
18,3	35,5	2	2,8
20,4	40	2,25	3,15
22,4	45	2,5	3,5
25,4	50	3	4,1
28,5	56	3	4,3
31	63	3,5	4,9
36	71	4	5,6
41	80	5	6,7
46	90	5	7
51	100	6	8,2
