DIN 1816

SK: Okrúhla matica s drážkami
EN: Slotted round nut
DE: Nutmutter für Werkzeugmaschinen

Standards: DIN 1816

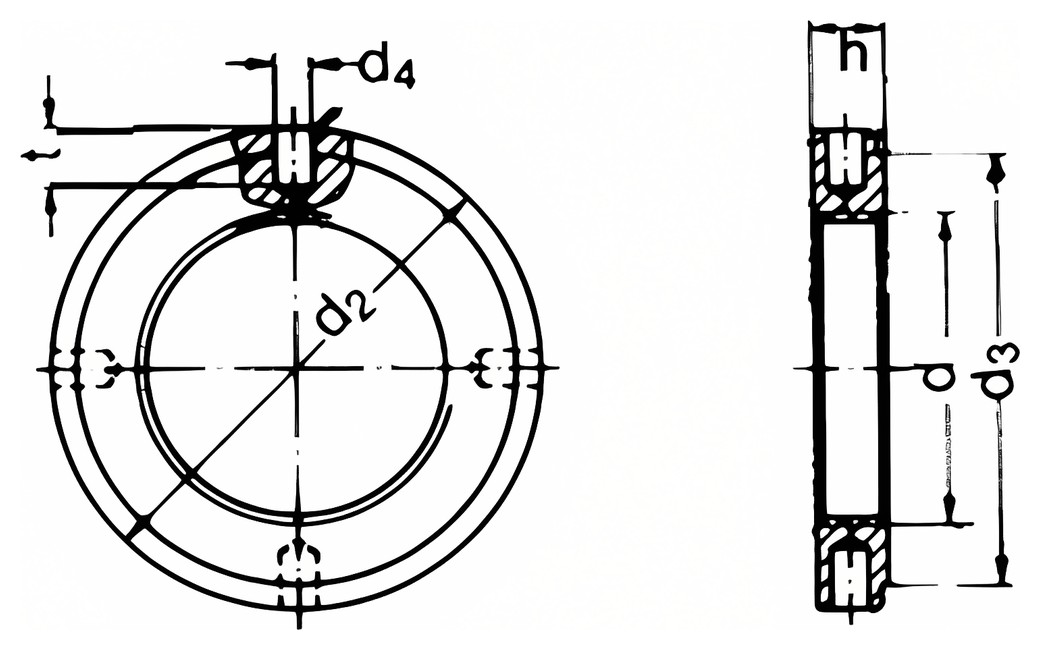

DIN 1816 – Technical drawing

Available sizes:

d x P	h	d 4	t	d 2 mm	d 3 mm
M 8 × 1	5	2,5	4,5	20	16
M 10 × 1	6	3	4,5	25	20
M 12 × 1,5	6	3	5	28	23
M 14 × 1,5	7	4	5	30	25
M 16 × 1,5	7	4	6	32	27
M 18 × 1,5	8	4	6	34	28
M 20 × 1,5	8	4	6	36	30
M 22 × 1,5	9	4	6	40	34
M 24 × 1,5	9	4	6	42	36
M 26 × 1,5	10	5	6	45	38
M 28 × 1,5	10	5	7	50	43
M 30 × 1,5	10	5	7	50	43
M 32 × 1,5	11	5	7	52	45
M 35 × 1,5	11	5	7	55	48
M 38 × 1,5	11	5	8	58	50
M 40 × 1,5	12	6	8	62	5
