DIN 1587

SK: Šesťhranná uzavretá matica
EN: Acorn nut (domed cap nut)
DE: Hutmutter, hohe Form

Standards: DIN 1587

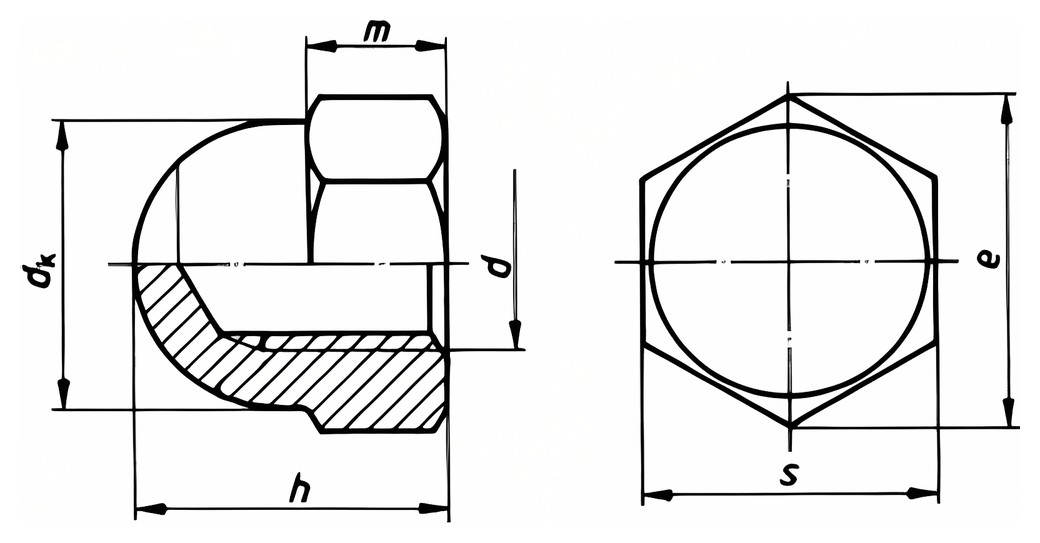

DIN 1587 – Technical drawing

Available sizes:

d mm	h	d k mm	t	s	e min.	m
M 2	4,5	2,6	1,5	4	4,38	2
M 2,5	5,5	3,4	2	5	5,45	2,3
M 3	6	4,8	3,5	5,5	6,08	2,8
M 4	8	6,5	5,5	7	7,74	3,2
M 5	10	7,5	7,5	8	8,87	4
M 6	12	9,5	8	10	11,05	5
M 8	15	12,5	11	13	14,38	6,5
M 10	18	16	13	17	18,9	8
M 12	22	18	16	19	21,1	10
M 14	25	21	18	22	24,49	11
M 16	28	23	21	24	26,75	13
M 20	34	28	26	30	33,53	16
M 24	42	34	31	36	39,98	19
