DIN 1478 - 80

SK: Napínaky
EN: Turnbuckles
DE: Spannschloßer

Standards: DIN 1478 - 80

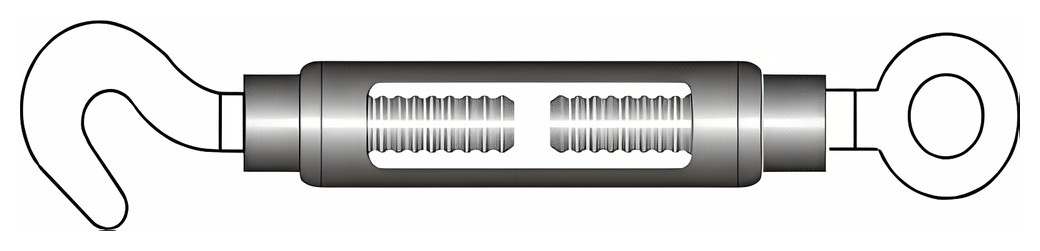

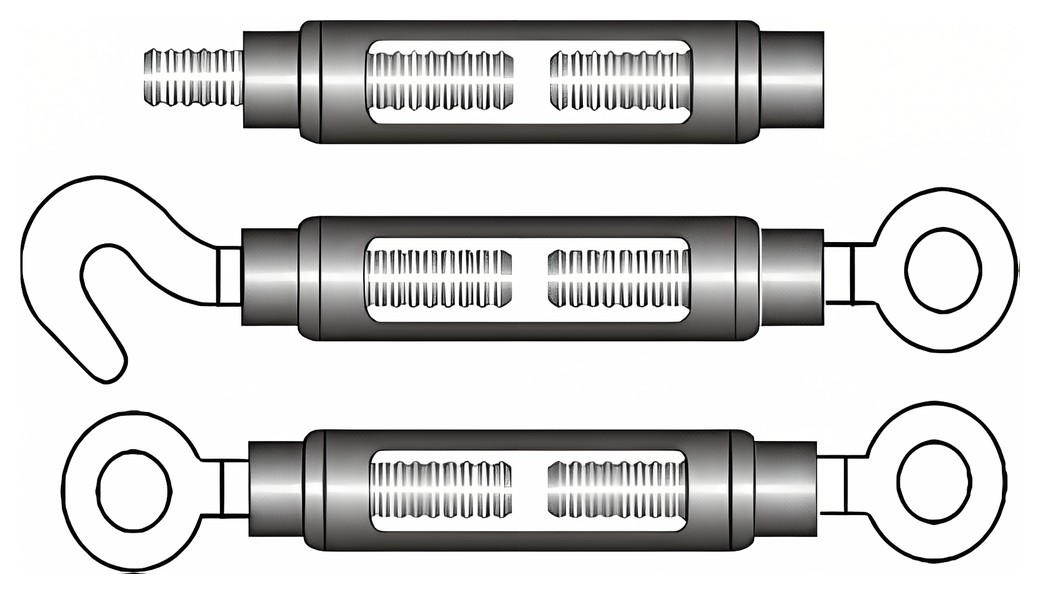

DIN 1478 - 80 – Technical drawing

Available sizes:

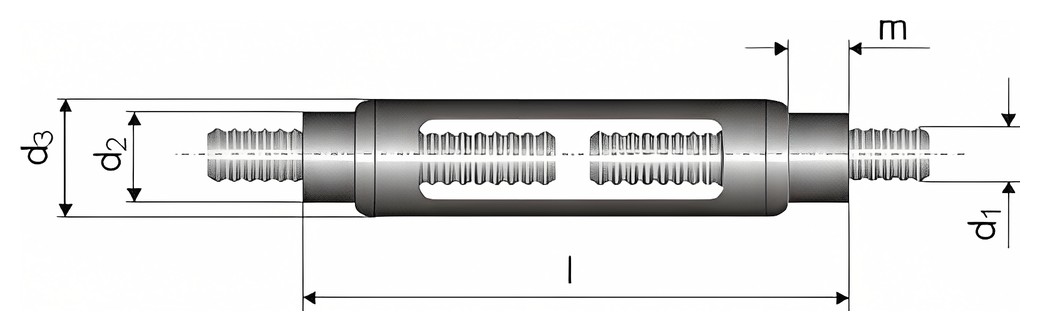

d 1 mm	d 3 mm	l mm	m	d 2 mm
M 6	17,2	110	7,5	9
M 8	17,2	110	10	12
M 10	21,3	125	12	15
M 12	25	125	15	18
M 16	30	170	20	24
M 20	33,7	200	24	30
M 24	42,4	255	29	33
M 30	51	255	36	41
M 36	63,5	295	43	50

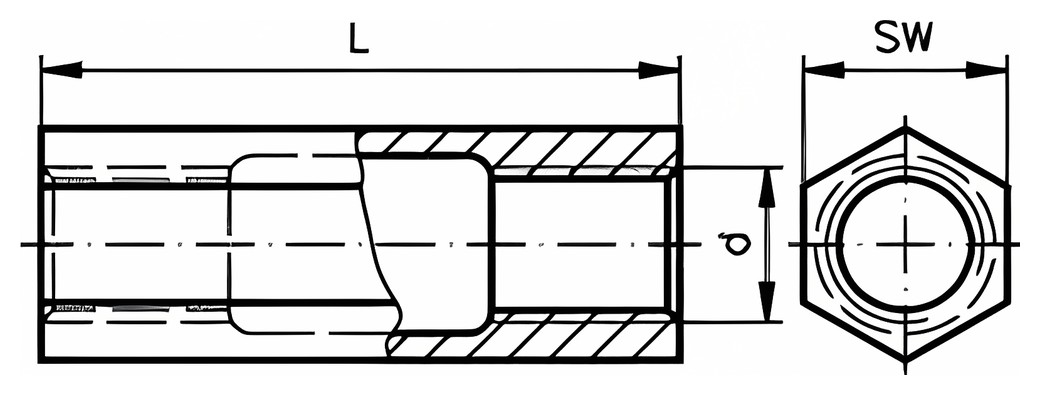

d mm	L mm	SW	e min
M 6	30	10	11,05
M 8	35	13	14,38
M 10	45	17	18,9
M 12	55	19	21,1
M 16	75	24	26,75
M 20	95	30	33,53
M 24	115	36	39,98
M 30	125	46	51,28
