DIN 1476

SK: Rýhovaný nit s polguľovou hlavou
EN: Round head grooved pin
DE: Halbrundkerbnagel

Normy: DIN 1476 | ISO 8746

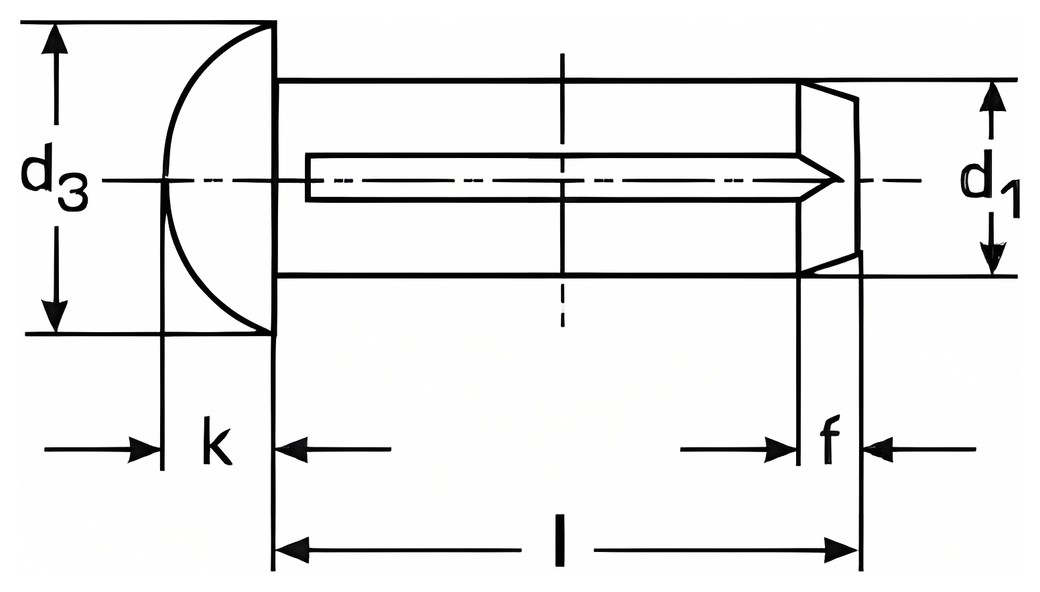

DIN 1476 – Technický výkres

Dostupné rozmery:

d 1	k	d 3	f	r	Dodávané dĺžky l (mm)
1,4	0,8	2,4	0,5	1,4	3, 4, 5, 6
1,6	1	2,8	0,5	1,6	3, 4, 5, 6
2	1,2	3,5	0,5	1,9	3, 4, 5, 6, 8, 10
2,5	1,5	4,4	0,7	2,4	3, 4, 5, 6, 7, 8, 10
3	1,8	5,2	1	2,8	4, 5, 6, 7, 8, 10, 12, 15, 18
4	2,4	7	1,5	3,8	6, 8, 10, 12, 15, 20
5	3	8,8	1,5	4,6	8, 10, 12, 15, 16, 18, 20, 25
6	3,6	10,5	2	5,7	8, 10, 12, 15, 20, 25, 30
